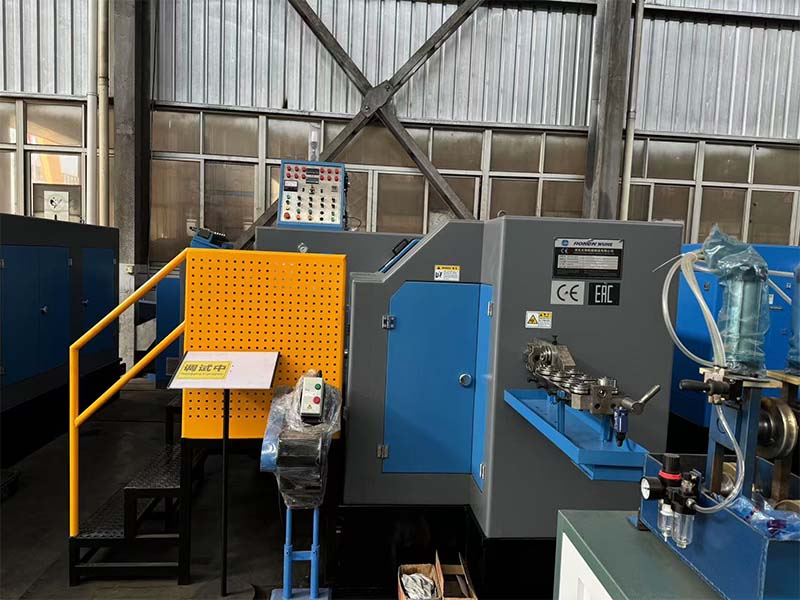

Déanann an Ronen® – príomhsholáthraí – Iar-Mheaisín Bolt 5-Stáisiún Gaibhnithe Fuar bearnaí bolta trí chúig chéim próiseála fuar: gearradh sreang, suaitheadh, foirmiú cinn, bearradh agus meilt seafta. Cuir díreach an sreang isteach sa mheaisín beathaithe, cuir ar bun é, agus ritheann sé go huathoibríoch.
Athraíonn an Meaisín Iar-Bholtaí 5-Stáisiún Fuar Gaibhnithe sreang mhiotail ina bearnaí bolta trí chúig stáisiún fuar-easbhrúite as a chéile. Ba é an rud a táirgeadh ná bolt folamh agus an ceann ar fad agus an shank ceangailte. Is féidir é seo a úsáid ansin le haghaidh oibríochtaí snáithithe ina dhiaidh sin.
Tá tascanna sainmhínithe go soiléir ag na cúig stáisiún den Iar-Mheaisín Bolt: gearrann Stáisiún 1 an sreang agus brúnn sé amach protrusions beaga (cruth tosaigh an chinn); Déanann Stáisiún 2 an ceann a réamhbhéim chun an cruth a dhéanamh níos soiléire; Próiseálann Stáisiún 3 an chuid slat (cosúil le laghdú nó céimeanna a bhrú amach); Brúann Stáisiún 4 mionsonraí an chinn go mín; Críochnaíonn Stáisiún 5 múnlú an chuid slat agus an ceann. Ní éilíonn an próiseas iomlán téamh; déantar é go díreach i stát fuar.
Is féidir leis an Meaisín an sreang miotail a mhúnlú gan gá le téamh. Tarraingíonn an trealamh uathoibrithe an sreang miotail ar dtús, gearrann sé i faid shonracha de réir mar is gá, agus ansin é a iompar chuig cúig stáisiún próiseála éagsúla in ord. Déanann gach stáisiún oibríochtaí sonracha, mar shampla an ceann a mhúnlú nó an chuid slat a chur isteach, agus an bolt a fhoirmiú ar deireadh thiar.
Tá fócas cothabhála an Mheaisín Bolt 5-Stáisiún Gaibhnithe Fuar sa mheicníocht iompair agus sna múnlaí. Ní mór an mheicníocht chun na bearnaí bolta a bhogadh idir stáisiúin a choinneáil beacht, agus ní mór riocht caitheamh na múnlaí brionnú a sheiceáil chun a chinntiú go gcomhlíonann na boltaí na sonraíochtaí.
Is í an ghné den Meaisín Former Bolt 5-Stáisiún Cold Forging ná go bhfuil feidhmeanna stáisiúin cuimsitheacha aige agus go bhfuil sé an-inoiriúnaithe d'ábhair éagsúla. Tá an seasamh 1-2 le haghaidh ceann an phíobáin, agus tá an seasamh 3-5 do chorp an phíobáin. Is féidir leis boltaí a láimhseáil ó chinn bhabhta simplí go dtí cinn le céimeanna. Is féidir an brú a chuirtear i bhfeidhm ar gach stáisiún oibre a choigeartú go neamhspleách, agus ní chuirfidh sé faoi deara an sreang a crack.
| Múnla | Aonad | RNBP-65S | RNBP-85S |
RNBP-105S |
RNBP-135L |
RNBP-135L |
RNBP-135LL |
RNBP-165S |
| Stáisiún gaibhnithe | NÍL. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Gaibhniú fórsa | kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| dia max.cut-off | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Fad max.gearrtha | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Ráta aschuir | ríomhairí pearsanta / nóim | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.K.O. Stróc | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Stróc | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Príomh stróc reithe | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Príomhchumhacht mótair | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Ar an iomlán dims. de bás gearrtha amach | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58×69L |
Ø75x100L |
| Ar an iomlán dims. of punch bás | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x30L |
Ø60×229L |
Ø75×185L |
| Ar an iomlán dims. den phríomh bás | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75×185K |
Ø86×190L |
Ø86x305L |
Ø108x200L |
| Bás pháirc | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Thart. meáchan | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Dia bolta is infheidhme | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Shank fad bán | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Ar an iomlán dims | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
